両歯面かみ合い試験機・歯車偏心測定機

GTR-4LS

  • ・m0.2~m2.0の小モジュール歯車を対象とし、光学式リニアエンコーダを採用した高精度両歯面かみ合い試験機

  • ・ファインピッチ用あるいは小型歯車用として使用されている

  • ・テスティング半径の測定にも対応

  • 中心間距離
    11~130mm
  • 測定項目
    両歯面かみ合い偏差
  • 適応歯車
    平・はすば歯車
  • 測定力
    -6N~+6N (-600~+600g)
  • 駆動(主軸モータ駆動)
    0.5/ 2.5/ 5.0 rpm

外観図

解析内容

  • 1ピッチかみ合い偏差
  • 全かみ合い偏差
  • 円イメージ表示
  • 偏り芯成分の除去データ
  • 入力許容値の合否判定
  • JGMA・AGMA・新JIS・ISO・DIN・GBの等級判定
  • テスティングダイヤの測定

歯車かみ合い誤差測定結果

  • 記録線図表示
  • 円形線図表示

特別付属品

  • 軸付平歯車装置
  • 軸付平歯車装置(大型)
  • かさ歯車装置
  • 軸交叉歯車装置
  • コの字型治具

GTR-25

  • ・両歯面かみ合い試験機GTRシリーズのスタンダードモデル・小~中型サイズの歯車の総合精度を短時間に測定

  • ・特別付属品を取り付けることで様々な種類の歯車の測定が対応可能

  • 中心間距離
    105~250 mm (オプション25~170mm, 70~215 mm)
  • 測定項目
    両歯面かみ合い偏差・偏心量
  • 適応歯車
    平・はすば歯車(オプション:ウォームとウォーム歯車・
    内歯車・かさ歯車)
  • 測定力
    -10~+25N(-1~0~+2.5kg)
  • 駆動(主軸モータ駆動)
    0.5~9 rpm

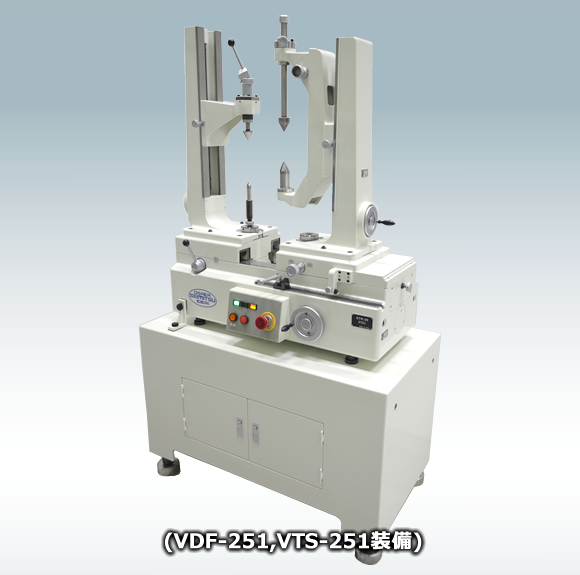

外観図

GTR-40

  • ・中型歯車に対応したモデル

  • ・中型サイズの歯車に合わせたの総合精度を短時間に測定

  • ・特別付属品を取り付けることで様々な種類の歯車の測定が対応可能

  • 中心間距離
    110~400 mm(オプション30~320mm, 75~365 mm)
  • 測定項目
    両歯面かみ合い偏差・偏心量
  • 適応歯車
    平・はすば歯車(オプション:ウォームとウォーム歯車・
    内歯車・かさ歯車)
  • 測定力
    -10~+25N(-1~0~+2.5kg)
  • 駆動(主軸モータ駆動)
    0.5~9 rpm

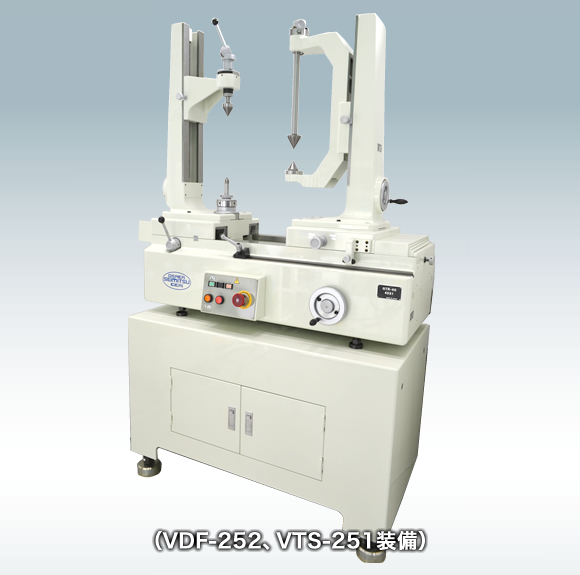

外観図

GTR-60

  • ・中心間距離600mmの中型歯車を対象とする両歯面かみ合い試験機

  • ・特別付属品を取り付けることで様々な種類の歯車の測定が対応可能

  • 中心間距離
    120~600 mm (オプション40~520mm, 85~565 mm)
  • 測定項目
    両歯面かみ合い偏差・偏心量
  • 適応歯車
    平・はすば歯車(オプション:ウォームとウォーム歯車・
    内歯車・かさ歯車)
  • 測定力
    -10~+25N(-1~0~+2.5kg)
  • 駆動(主軸モータ駆動)
    0.4~4 rpm

外観図

GTR-30

  • ・GTR-25をコンパクト化した軽量モデルの両歯面かみ合い試験機

  • 中心間距離
    58~300 mm (オプション38~300mm)
  • 測定項目
    両歯面かみ合い偏差・偏心量
  • 適応歯車
    平・はすば歯車(オプション:ウォームとウォーム歯車)
  • 測定力
    0~+25N(0~+2.5kg)
  • 駆動(主軸モータ駆動)
    3rpm 6rpm 切り替え式

外観図

特別付属品

  • 自動偏心装置
  • かさ歯車装置
  • ウォームとウォーム歯車装置
  • 内歯車装置

GTR-25CS/GTR-40CS

  • ・GTR-25/30をベースに自動偏心装置オプションを追加

  • ・測定球による自動測定

  • ・専用ソフトウェアにより歯溝の振れを高速に測定

外観図

UB-2

  • ・マニュアル操作で歯溝の振れを簡単な操作で高精度に測定できる偏心測定機

  • ・加工現場で数多く使用されています

  • ・外径:~320mm

  • ・軸長:~400mm

外観図
