製品紹介
PRODUCT INFORMATION

歯形・歯すじ・ピッチ測定機

CLPシリーズ
DDSシリーズ
大型ラック測定機

CLPシリーズ

CLP-35SF

  • ・自動車や建設機械のトランスミッションなど、高負荷下で使用される歯車の精度測定に適した全自動歯車測定機

  • ・平歯車、はすば歯車、各種工具測定にも対応したスタンダードモデル

  • 測定モジュール
    0.5~12 mm(オプション0.1~)
  • 最大測定歯車外径
    350 mm
  • 最大測定歯幅長
    400 mm
  • 測定歯車軸長
    30~600 mm(オプション~800mm)
  • 最大測定歯車重量
    300 kg

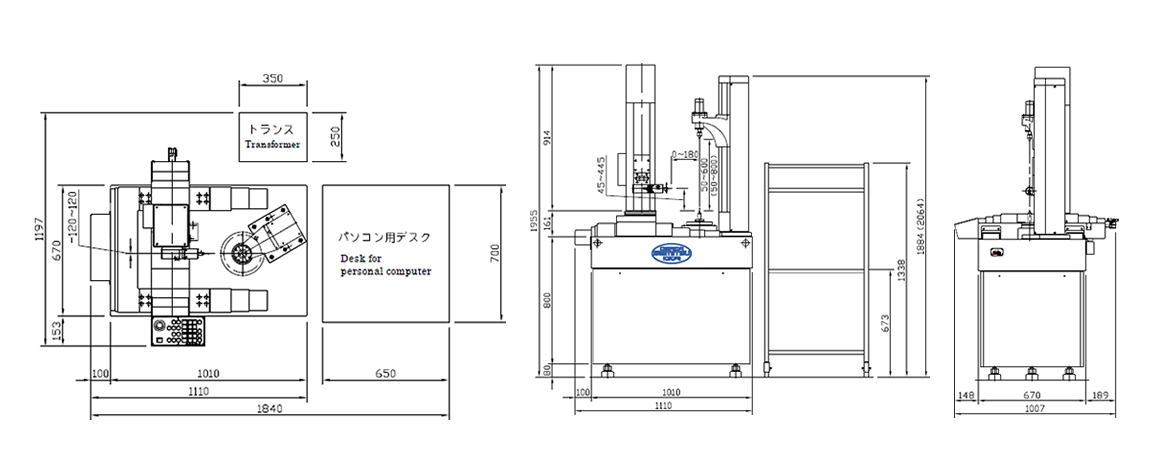

外観図と配置図

CLP-15SF

  • 測定モジュール
    0.2~5 mm(オプション0.1~)
  • 最大測定歯車外径
    150 mm
  • 最大測定歯幅長
    200 mm
  • 測定歯車軸長
    300 mm(オプション~500mm)
  • 最大測定歯車重量
    50 kg

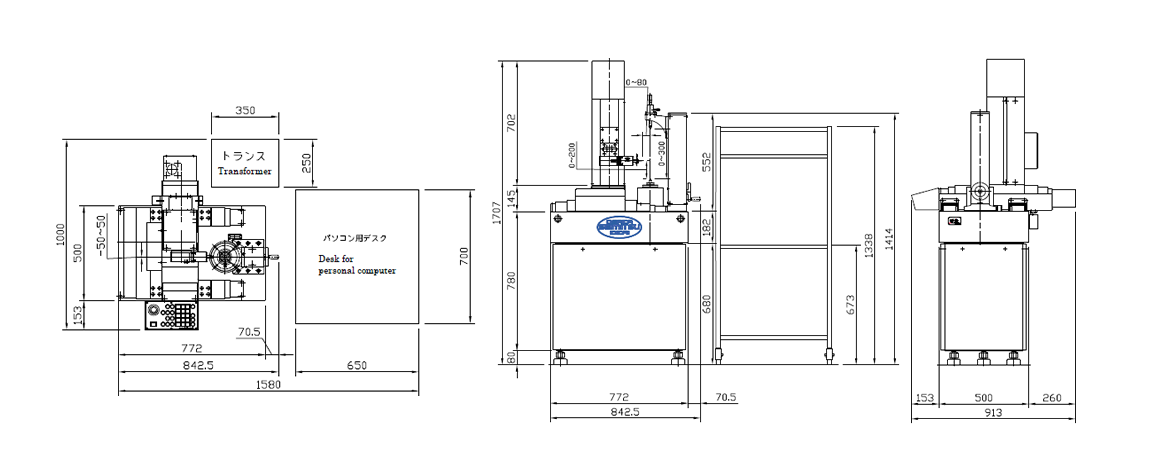

外観図と配置図

CLP-65SF

  • 測定モジュール
    0.5~20 mm
  • 最大測定歯車外径
    650 mm
  • 最大測定歯幅長
    400 mm
  • 測定歯車軸長
    50~800 mm(オプション~1,000mm)
  • 最大測定歯車重量
    350 kg

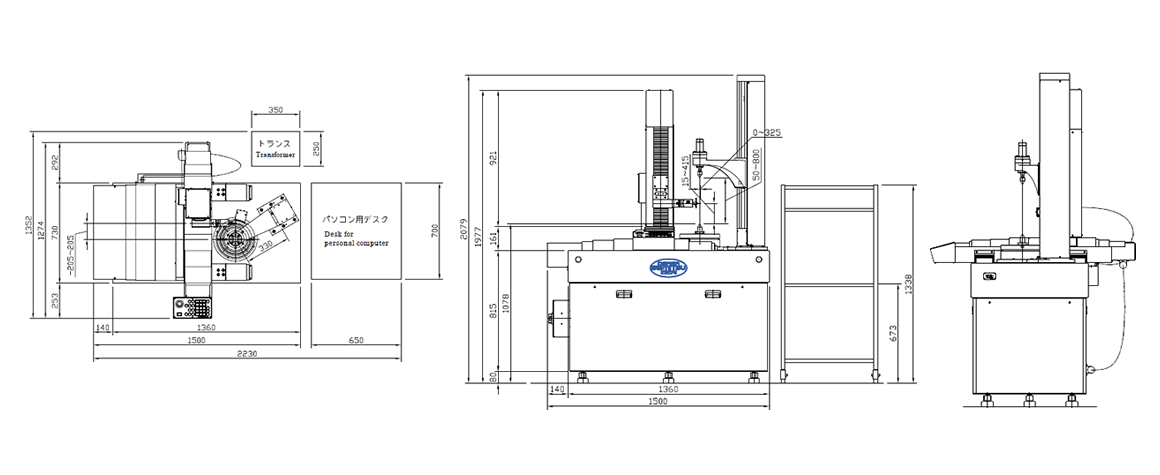

外観図と配置図

CLP-85F

  • 測定モジュール
    0.5~20mm
  • 最大測定歯車外径
    850 mm
  • 最大測定歯幅長
    400 mm
  • 測定歯車軸長
    50~800 mm(オプション~1,000mm)
  • 最大測定歯車重量
    200 kg

外観図と配置図

CLP-120F

  • 測定モジュール
    1~25 mm
  • 最大測定歯車外径
    1,250 mm
  • 最大測定歯幅長
    600 mm
  • 測定歯車軸長
    200~1,200 mm(オプション~1,500mm)
  • 最大測定歯車重量
    3,000 kg

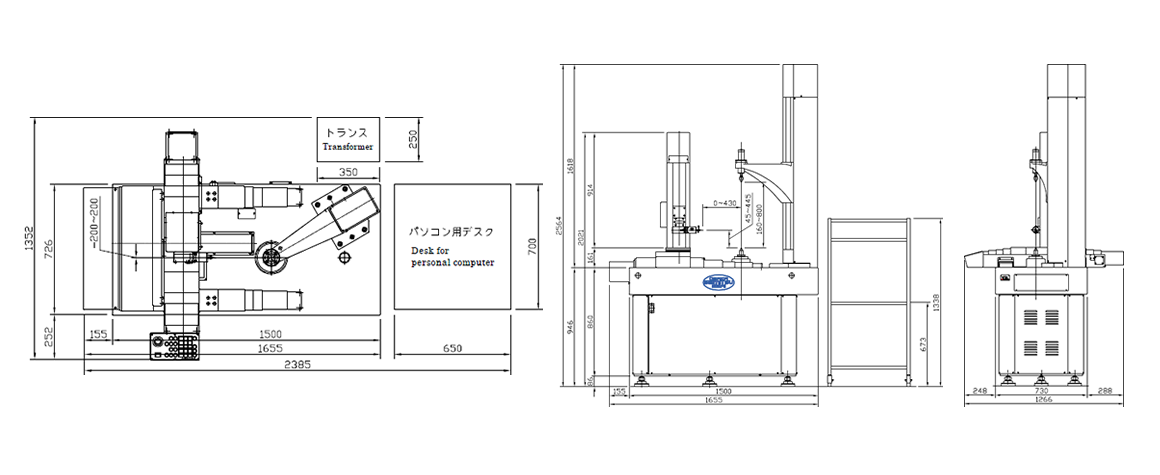

外観図と配置図

シンプルな測定

STEP1
歯車諸元の登録

STEP2
測定条件の設定

STEP3
測定開始

STEP4
多彩な測定結果
    • 歯形・歯すじ測定
    • ピッチ測定
    • 重ね書き出力
    • 歯面の立体表示
    • 全歯測定
    • 管理図ソフトウェア

多彩な測定事例

各種歯車
  • 小モジュール
  • プラスチックギヤ
  • ウォーム
  • ウォームホイール
  • インターナルギヤ
  • ラックギヤ
  • 波動ギヤ
  • 歯面性状測定
工具
  • ホブ
  • シェービングカッタ
  • ピニオンカッタ

DDSシリーズ

CLP-35DDSF

  • ・環境変化に強く、より安定した測定が可能

  • ・サーボモータにより、高速化を実現

  • ・3Dプローブ(オプション)で、ベベルギヤ・ハイポイドギヤ、幾何偏差測定と多機能化

  • 測定モジュール
    0.5~12 mm(オプション0.1~)
  • 最大測定歯車外径
    350 mm
  • 最大測定歯幅長
    400 mm
  • 測定歯車軸長
    50~500 mm(オプション~800mm)
  • 最大測定歯車重量
    300 kg
  • 使用空気圧/消費量
    (3D推奨オプション)
    0.3~0.8Mpa65L/min

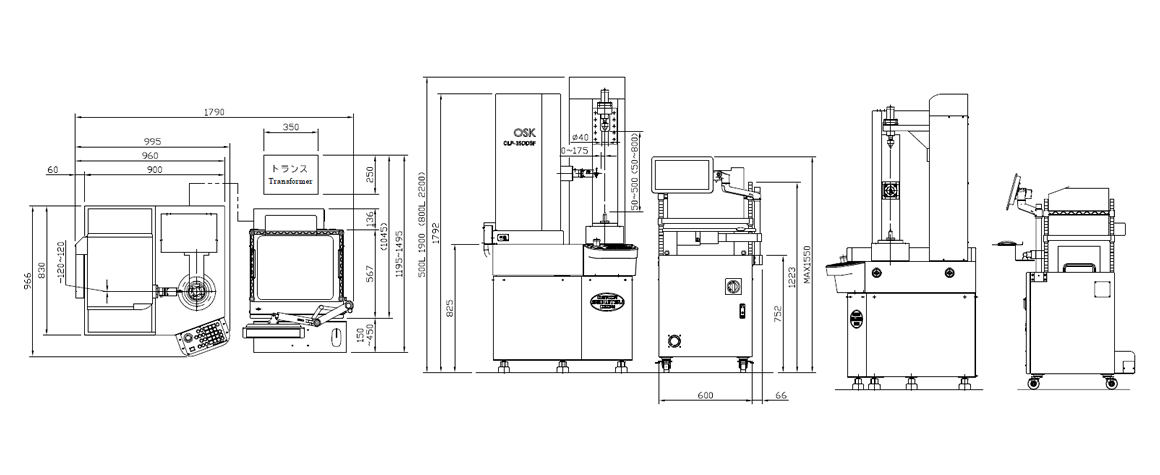

外観図と配置図

CLP-45DDSF

  • 測定モジュール
    0.5~12 mm(オプション0.1~)
  • 最大測定歯車外径
    450 mm
  • 最大測定歯幅長
    400 mm
  • 測定歯車軸長
    50~500 mm(オプション~800mm)
  • 最大測定歯車重量
    300 kg
  • 使用空気圧/消費量
    (3D推奨オプション)
    0.3~0.8 Mpa65L/min

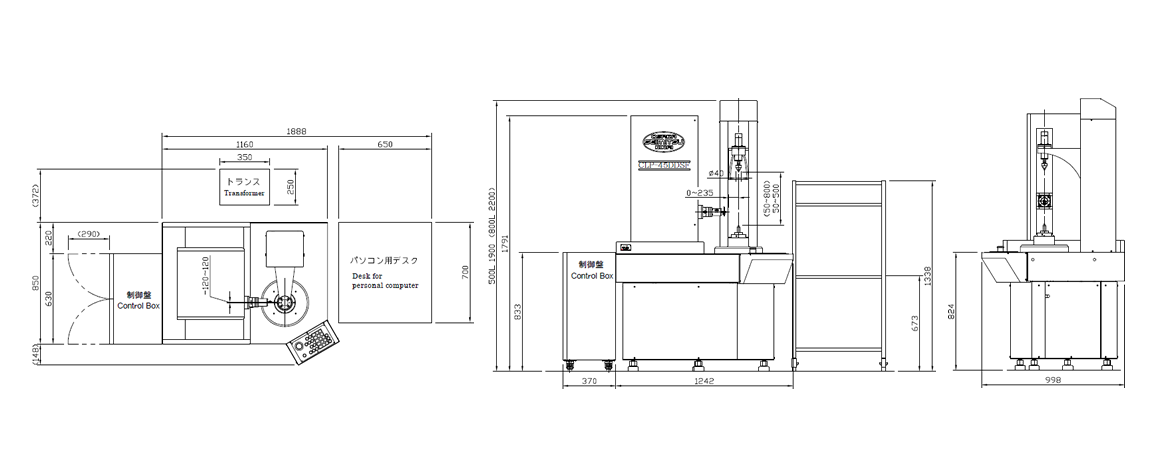

外観図と配置図

CLP-85DDSF

  • 測定モジュール
    1.0~25 mm
  • 最大測定歯車外径
    850 mm
  • 最大測定歯幅長
    600 mm
  • 測定歯車軸長
    60~800 mm(オプション~1,200mm)
  • 最大測定歯車重量
    500 kg
  • 使用空気圧/消費量
    (3D推奨オプション)
    0.3~0.8 Mpa
    65L/min

外観図と配置図

多彩な測定事例

各種歯車
  • 小モジュール
  • プラスチックギヤ
  • ウォーム
  • ウォームホイール
  • インターナルギヤ
  • ラックギヤ
  • 波動ギヤ
  • マスターギヤ
工具
  • ホブ
  • シェービングカッタ
  • ピニオンカッタ
特殊測定
  • ハイポイドギヤ
  • ピニオンギヤ
  • 幾何偏差測定
  • ドグ歯測定
  • 歯底形状測定

大型ラック測定機

RCLP-210

  • ・RCLP-210は従来のCLP-35/65では測定できなかった大型ラックの歯形/歯すじ/ピッチの測定を可能にしました

  • ・ダイレクトドライブ機構や花崗岩を採用し、測定動作/精度の安定化を図ることで、高精度な測定を可能にしました

  • ・両歯面のピッチを同時に計測し、測定時間の短縮を実現しました

  • 測定項目
    平・はすばラックギヤの歯形・歯すじ偏差(誤差)
    各種ピッチ偏差(隣接、単一、累積)
  • 測定モジュール
    0.5~10mm
  • 最大測定歯数
    999枚
  • 最大測定歯車高さ
    150mm
  • 最大測定可能歯幅
    150mm
  • 最大測定歯車長さ
    2,100mm
  • 測定ねじれ角
    ±65°
  • 最大測定歯車重量
    120kg
  • 電源
    AC100V±5% (50/60Hz)

外観図と配置図
